Põhikompositsioon

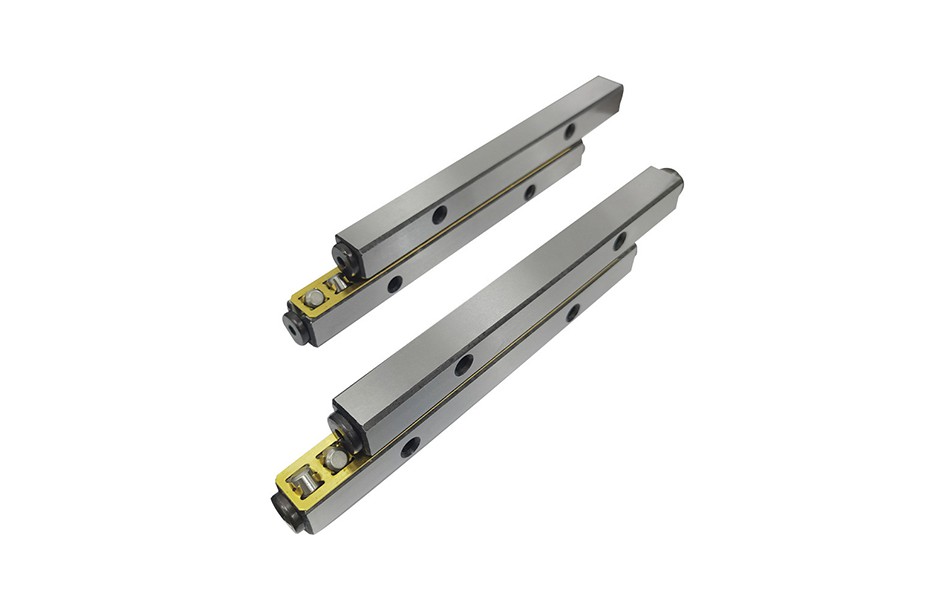

V6-seeria ülitäpne ristjuhtrööbas{1} koosneb peamiselt kahest juhikust koos täpsete V-kujuliste jooksuteede, rullikute ja ülitäpse -silindriliste rullidega. Need osad on läbi täppistöötluse ja kokkupaneku, et saavutada ülitäpne ja sujuv lineaarne liikumine.
Omadused ja eelised
Kõrge täpsus
V6-seeria juhtsiin kasutab täpset V-kujulist jooksuraja konstruktsiooni koos ülitäpse-silindriliste rullikutega, et tagada ülikõrge positsioneerimistäpsus ja korduv positsioneerimistäpsus. See disain aitab vähendada viga ning parandada seadmete töötlemis- ja mõõtmistäpsust.
Ainulaadne rulliku hoidmise meetod suurendab rulli efektiivset kontakti pikkust ja muudab rulli kaldevahemiku lühemaks, parandades sellega juhtrööpa täpsust.
Kõrge jäikus
Risti-silindrilise rulliku konstruktsioon võimaldab juhtsüsteemil taluda igast suunast tulevaid koormusi suurepärase jäikuse ja stabiilsusega. See disain aitab vähendada vibratsiooni ja deformatsiooni ning parandada seadmete tööstabiilsust ja töökindlust.
Rullpuuri ja spetsiaalse juhtrööpa V{0}}kuju kombinatsioon muudab juhtrööpa jäikuse veelgi paremaks.
Madal hõõrdetakistus
Veerehõõrdetakistus on väike, stabiilsus on hea, stardihõõrdumine on väike, järgmine jõudlus on hea. See aitab vähendada energiatarbimist, parandada seadmete töötõhusust ning vähendada kulumist ja soojuse teket.
Iga rull on puuriga eraldatud, nii et juhtsiinil on veeremisel vähe hõõrdumist, kulumist ja libisemist{0}}.
pikk{0}}eluiga
V6-seeria juhtsiin on valmistatud kvaliteetsetest-materjalidest ning seda on pika kasutusea tagamiseks täpselt töödeldud ja kuumtöödeldud.
Rullide efektiivne kontaktpikkus on suurenenud, rullikute vahekaugus on lühem ja rullikute arv on suurem, mis muudab juhtrööpa eluiga oluliselt paranenud.
Paindlik paigaldus ja ehitus
V6-seeria juhtsiin pakub mitmesuguseid kinnitusviise, nagu keermestatud augud ja poldiaugud, et kohaneda erinevate paigaldusnõuete ja konstruktsioonilahendustega.
Sisemine kaherööpmeline platvorm moodustab platvormi integreeritud struktuuri, muutes paigaldusstruktuuri lihtsamaks ja stabiilsemaks.
Lai valik rakendusi
V6-seeria ülitäpset{1}}ristjuhikut kasutatakse laialdaselt CNC-treipinkides, CNC-freespinkides, CNC-graveerimis- ja freespinkides, hüdraulilistes treipinkides, elektriliste tühjendusmasinate, traadi lõikamismasinate, projektorite ja muude täppistöötlusseadmete puhul.
Samal ajal sobib see ka OA-masinatele ja välisseadmetele, stabiilsetele mõõtmisseadmetele, printimissubstraadi avamismasinale ja muudele peentele instrumentidele, aga ka optilisele testerile, optilisele lauale, juhtimistööpinkidele, röntgeniseadmetele ja muudele slaidiosadele.
Tehnilised parameetrid (näide)
Mudel ja suurus
V6-seeria sisaldab mitmeid mudeleid, näiteks V6-100, V6-150, V6-200 jne, millel on sõltuvalt mudelist kindlad suurused.
Lai valik suurusi vastab erinevate mehaaniliste seadmete vajadustele käigu pikkuse ja laiuse osas.
Materjal ja kõvadus
Juhtsiini kulumiskindluse ja tööea tagamiseks on juhtmaterjal tavaliselt valmistatud suure-kõvadusega materjalidest, nagu kõrge-süsinikkroomiga laagriteras (GCr15).
Kõrge kõvadus, näiteks HRC58-62, aitab parandada juhtrööpa kandevõimet ja kulumiskindlust.
Täpsusparameeter
Korduv positsioneerimise täpsus:±0,003 mm või rohkem, mis on väga oluline rakenduste jaoks, mis nõuavad kõrgeid täpsusnõudeid.
Muud täppisparameetrid, nagu positsioneerimise täpsus, peavad viitama tootja esitatud ametlikele andmetele.
Sportlik sooritus
Maksimaalne kiirus:kuni 5m/s või rohkem, olenevalt mudelist ja rakenduskeskkonnast.
Maksimaalne kiirendus:kuni 200m/s² või rohkem, tagades seadme kiire reageerimise käsusignaalidele.
Töökeskkond
Töötemperatuur:Maksimaalne temperatuur on umbes 80 kraadi, minimaalne temperatuur on umbes -30 kraadi (konkreetsed väärtused võivad tooteti erineda).
Kandevõime
V6-seeria suure-täpse ristjuhikul on suur kandevõime. Konkreetne väärtus tuleb määrata vastavalt mudelile ja rakenduse stsenaariumile.
Kokkuvõte
V6-seeria ülitäpsed ristjuhikud mängivad paljudes valdkondades olulist rolli tänu oma suurele täpsusele, suurele jäikusele, madalale hõõrdekindlusele ja pikale elueale. Tehnoloogia pideva arengu ja kasutusvaldkondade laienemisega loodetakse, et V6-seeria juhtsiinid mängivad tulevikus suuremat rolli.
